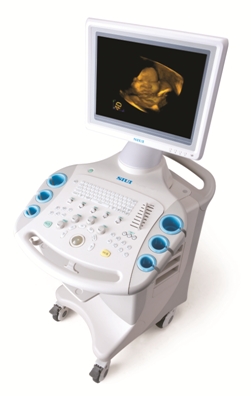

Máy siêu âm 4D bàn đẩy CTS-4000 Siui

Thiết kế

• Thiết kế thân thiện
• Màn hình LCD 15 inch độ phân giải cao

Bàn phím phát sáng, 8 thanh TGC

• 3 cổng cắm đầu dò hoạt động
• 6 vị trí đặt đầu dò

Các kiểu đầu dò:

• Đầu dò điện tử Convex C3I60F, C3I40F
• Đầu dò điện tử Micro Convex C3I20F
• Đầu dò điện tử Linear L7I38F
• Đầu dò điện tử phụ khoa V6I11F
• Đầu dò điện tử trực tràng U5L50F
• Đầu dò khối điện tử 4D 4DL40F

Ứng dụng:

2. ụỔ bụng, tiết niệu, phụ khoa,
3. Sản khoa
4.  Ổ bụng, tiết niệu (chế độ xâm nhập)
5. Tuyến giáp, tuyến vú, mạch máu ngoại
6. biên, mạch máu ở chân, tim, chỉnh hình
7. Tim, mạch máu nhỏ

Chức năng

- Tối ưu hóa

- Giảm đốm, mờ

- Ảnh hình thang

- Ảnh nhu mô hài hòa

- Phóng đại

- Chỉnh sửa kiểu thăm khám và lưu lại

- Doppler xung

- Ảnh kết hợp (lựa chọn)

- Ảnh toàn cảnh (lựa chọn)

- Elastography (lựa chọn)

- Dựng Free hand 3D (lựa chọn)

- WIFI: (Lựa chọn)

- DICOM 3.0 (Lựa chọn)

Chế độ hiển thị:

Chế độ B, 2B, 4B

Chế độ M, B/M

Chế độ THI

Chế độ PW

Chế độ Triplex

Chế độ B/C thời gian thực

Chế độ 4D

Chế độ Zoom:

Zoom thời gian thực

4 bước X1.5, 2.0, 3.0, 4.0

Lựa chọn vị trí Zoom

Zoom khi dừng hình

Hội tụ

Hội tụ động liên tục

Dynamic apodization

Lựa chọn vùng hội tụ truyền 1-8

Tiêu cự hội tụ âm.

Bộ nhớ

Bộ nhớ Cine-Memory:

B mode (max 2000 khung)

M mode (max 20 phút)

Ổ cứng 320GB

Quá trình tạo ảnh 2D

TGC: 8

Điều chỉnh Gain nhận được từ 0 đến 100%

Độ sâu: 1.6 đến 25.2 cm

Tần số 5 bước

Dải động

Tăng cường góc 0-3

Độ lưu ảnh: 0-7

Phủ màu: 0-7

Ngưỡng xám: 0-23

Công suất: -17-0 dB, 0 – 100%

SRT: 0-6

Lái tia: -10, 0, +10

Hội tụ đường: thấp/cao

Góc quét: tối đa 74 độ

Chế độ M

Gain: 0 – 100

Tốc độ quét: 4 bước

Bản đồ: 0-23

Phủ màu 0-7

Quá trình tạo ảnh Doppler màu

Gain: 0 – 100

Tần số lặp xung (0.25 – 6 Hz)

Lọc thành (50 bước)

Lọc trung bình: 0-3

Bản đồ màu (0 - 9)

Độ mượt (-3 đến 3)

Hiệu chỉnh màu: 0-7

Quá trình tạo ảnh dòng chảy Doppler xung

Gain: 0 – 100

Tần số (3 bước)

Màu giả: 0~7

PRFd: 1.0~6KHz

Đường cơ bản: 31 bước

Lọc thành: 50 bước

Góc: ‐80°~+80°

Thể tích lấy mẫu: 0.5~40.0mm

Đo đạc và tính toán

Chế độ B

Khoảng cách, IMT,chu vi, diện tích (elip,

trace), đo thể tích, góc, bản đồ màu

Chế độ M

Khoảng cách, thời gian, vận tốc, nhịp tim

Phần mềm ứng dụng:

Ổ bụng, tiết niệu, phụ khoa, sản khoa, tuyến giáp, tuyến vú, mạch máu ngoại biên, mạch máu ở chân,tim, chỉnh hình

Đặc tính vật lý:

Cổng kết nối: Video, S_video, VGA, 2 cổng

USB, cổng điều khiển máy in, cổng nguồn AC

Kích thước: 950 x 670 x1170

Cân nặng:

Khoảng 80 kg, trọng lượng net: 60 kg

Yêu cầu dòng điện:

Điện thế: AC 100V-240V±10%

Tần số: 50 Hz±1 Hz; 60 Hz ± 1 Hz

Công suất đầu vào: 500VA

Yêu cầu môi trường hoạt động:

Nhiệt độ: 0°C - 40°C

Độ ẩm tương đối: 30% - 85%

Áp suất khí quyển: 700 hPa đế 1060 hPa

Phụ kiện tiêu chuẩn:

Dây nguồn, Dây cân bằng điện thế

Dây điều khiển máy in, Bạt phủ

Hướng dẫn sử dụng tiếng Anh,

Cable S-Video, đĩa ghost

Lựa chọn thêm

Máy in B/W, máy in màu

Máy in laser

Chỉ dẫn sinh thiết

Bàn đạp

KIỂU DÁNG

Loại hệ thống

Bàn đẩy

Hiển thị tiêu chuẩn

Màn hình LCD 15 inches

Cổng cắm đầu dò

3

Đầu dò tiêu chuẩn

Convex probe

TGC

8

Dung lượng ổ cứng

320GB

CD-RW/DVD

Có sẵn

Bàn phím bảng chữ cái

Có sẵn

Khối lượng

75kg

HỆ THỐNG

Chế độ quét

B, 2B, 4B, M, B/M, Zoom B, Picture in Picture, Pulse Wave Doppler, 4D

Tần số tối đa

12MHz

Tần số tối thiểu

2.5MHz

Mức thay đổi tần số

5 Bước

Góc quét tối đa

180°( tùy thuộc đầu dò)

Độ sâu tối đa

252 mm

Body Mark

114

Phát lại Cineloop chế độ B

tối đa 512 khung

Phát lại Cineloop chế độ M

tối đa 2560 giây

Điều khiển Gain

0~100

Tiêu cự

1 ~ 4

Định dạng lưu hình ảnh

BMP,JPG,DCM

Định dạng lưu Cineloop

AVI,CINE

Phím tự định nghĩa

06

Một phím tối ưu hóa

Có sẵn

Chức năng lập trình định trước

Có sẵn

Chức năng báo cáo

Có sẵn

Biểu đồ tăng trưởng

Có sẵn

CỔNG KẾT NỐI

Cổng USB

2

Cổng ra Video

1

Cổng điều khiển máy in

1

Cổng NIC RJ-45

1

Cổng máy in song song LPT

1

Cổng RS-232C

1

Cổng VGA

1
